Associer une horloge modulaire à un contacteur jour nuit permet de gérer précisément les plages horaires de chauffe d’un ballon d’eau chaude, indépendamment du signal envoyé par le fournisseur d’électricité. C’est une solution fréquente quand on veut forcer la marche du chauffe-eau électrique en dehors des heures creuses classiques, ou tout simplement reprendre la main sur un contacteur HC HP qui ne convient plus au contrat en cours.
Le principe reste simple : l’horloge coupe ou ferme le circuit de commande du contacteur, qui lui-même enclenche la puissance vers le chauffe-eau. Concrètement, le fil pilote habituellement fourni par le compteur est remplacé (ou complété) par la sortie de l’interrupteur horaire, raccordée sur les bornes A1 et A2 du contacteur.

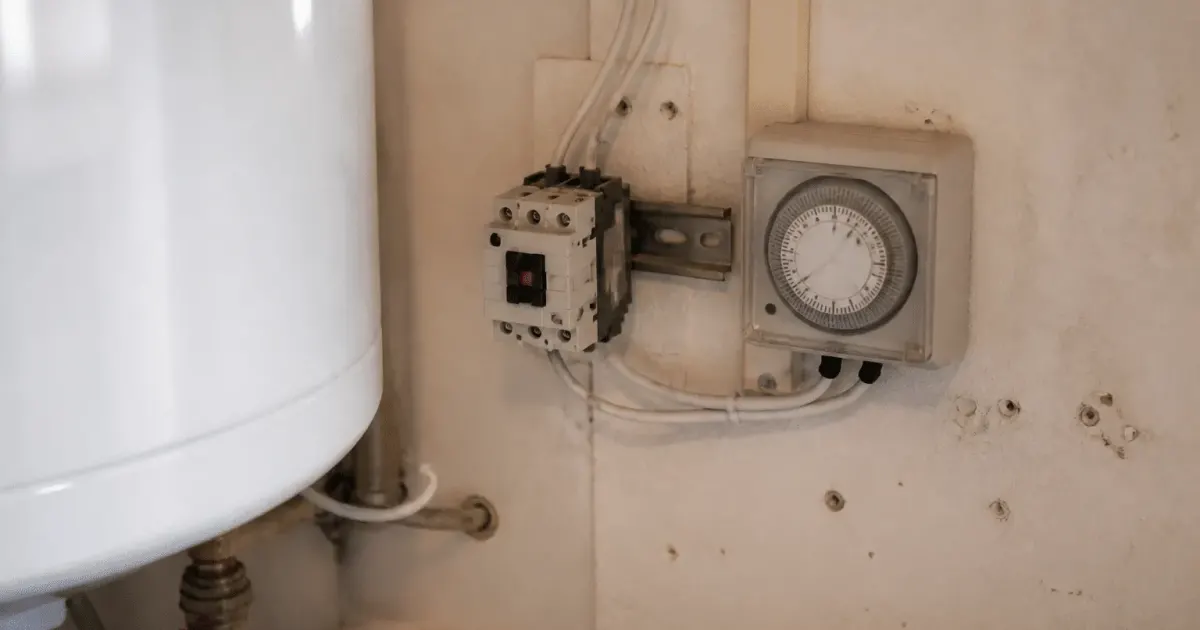

L’horloge modulaire s’installe au tableau électrique, en série sur l’alimentation de la bobine du contacteur : la phase et le neutre du circuit de commande passent par l’horloge avant d’atteindre les bornes A1 et A2, ce qui permet de programmer les plages de fonctionnement du chauffe-eau à la place (ou en renfort) du contacteur HC HP.
Qu’est-ce qu’une horloge modulaire et pourquoi l’utiliser avec un chauffe-eau ?
Une horloge modulaire, aussi appelée programmateur ou interrupteur horaire, est un module qui se clipse sur un rail DIN au tableau électrique. Elle commande l’ouverture et la fermeture d’un circuit selon des plages horaires réglées à l’avance, généralement par tranches de 15 ou 30 minutes sur 24 heures.
Sur une installation classique, c’est le contacteur jour nuit qui reçoit le signal du compteur (le fameux fil pilote) pour basculer entre heures pleines et heures creuses. Le souci, c’est que ce signal dépend entièrement du fournisseur d’énergie : si les horaires ne conviennent pas, ou si l’on souhaite forcer la chauffe à un moment précis (production solaire, tarif spécifique, absence prolongée), l’horloge modulaire prend le relais et impose ses propres plages, sans dépendre du réseau.
Ce montage est très courant dans les logements équipés d’un chauffe-eau électrique ancien, ou lorsque le contrat d’électricité change et que les heures creuses ne correspondent plus aux habitudes du foyer (voir aussi comment choisir un chauffe-eau électrique pour 4 personnes lors d’un remplacement).
Matériel nécessaire pour le branchement
Avant de commencer le câblage électrique, il faut réunir quelques éléments simples à trouver en magasin de bricolage ou chez un électricien. Une horloge modulaire adaptée au rail DIN du tableau électrique, un contacteur jour nuit (souvent déjà en place si l’installation existait auparavant), un disjoncteur dédié au circuit du ballon d’eau chaude, et du câble électrique de section adaptée.
Pour le circuit de commande, un câble 2,5 mm² suffit généralement, la puissance transitant par ce fil restant faible puisqu’il ne fait que piloter la bobine du contacteur. Le circuit de puissance, lui, dépend de la puissance du chauffe-eau et nécessite une section plus importante, souvent 2,5 ou 6 mm² selon la charge.
| Élément | Rôle |
|---|---|
| Horloge modulaire | Programme les plages horaires de fonctionnement |
| Contacteur jour nuit | Commute la puissance vers le chauffe-eau |
| Disjoncteur dédié | Protège le circuit du ballon d’eau chaude |
| Câble 2,5 mm² | Relie l’horloge aux bornes A1 A2 du contacteur |
Schéma et étapes de câblage de l’horloge avec le contacteur
Le schéma de raccordement repose sur une logique de commutation en série : la sortie de l’horloge remplace ou double le fil pilote qui arrivait auparavant sur les bornes A1 et A2 du contacteur. Avant toute intervention, coupez le disjoncteur général et vérifiez l’absence de tension avec un tournevis testeur ou un multimètre.
Branchement en monophasé

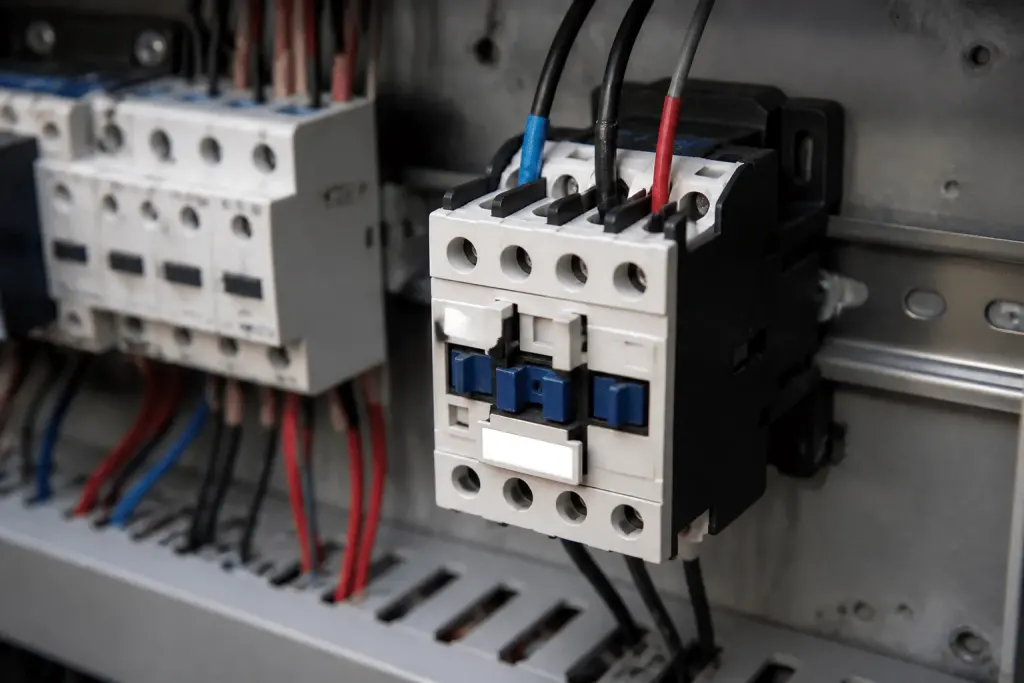

Sur une installation monophasée, la phase arrive sur l’horloge modulaire, puis ressort vers la borne A1 du contacteur une fois que l’horloge a validé la plage horaire programmée. Le neutre du circuit de commande rejoint la borne A2. Côté puissance, la phase et le neutre du disjoncteur dédié entrent sur les bornes 1 et 2 du contacteur, et ressortent en 2 et 4 vers le chauffe-eau électrique.
Ce montage permet à l’horloge de piloter seule le contacteur, indépendamment du fil pilote du compteur, ou en complément si vous gardez la possibilité de basculer entre les deux modes via un inverseur.
Branchement en triphasé
En triphasé, le principe reste identique pour le circuit de commande : l’horloge module toujours l’alimentation des bornes A1 et A2 du contacteur. La différence se situe côté puissance, où les trois phases traversent le contacteur pour alimenter les résistances du chauffe-eau, souvent utilisées sur des ballons de forte capacité ou des installations avec cumulus triphasé.
Il est conseillé de vérifier la compatibilité du contacteur avec la puissance triphasée avant l’installation, certains modèles étant conçus uniquement pour du monophasé.
- Couper le disjoncteur général et vérifier l’absence de tension.
- Fixer l’horloge modulaire sur le rail DIN, à côté du contacteur existant.
- Raccorder la phase et le neutre du circuit de commande sur l’horloge.
- Relier la sortie de l’horloge aux bornes A1 et A2 du contacteur.
- Vérifier le câblage de puissance vers le chauffe-eau, sans le modifier s’il est déjà correct.
- Remettre le courant et tester la commutation en forçant manuellement une plage horaire.
Conseils de sécurité et vérification
La coupure du courant au disjoncteur général reste la première règle avant toute manipulation sur un tableau électrique. Un contact accidentel avec une phase, même sur un circuit de commande de faible section, peut provoquer un choc électrique dangereux.
Une fois le câblage terminé, testez la programmation en réglant une plage courte (quelques minutes) pour vérifier que le contacteur s’enclenche et se désenclenche correctement, en profitant de cette vérification pour contrôler aussi le fonctionnement et l’entretien du groupe de sécurité du chauffe-eau. Écoutez le clic caractéristique du contacteur au moment du basculement, signe que la commutation fonctionne. Si le chauffe-eau ne chauffe pas malgré un contacteur qui s’active, vérifiez le câblage côté puissance et l’état des résistances.
En cas de doute sur la conformité de l’installation, notamment sur un tableau électrique ancien ou partagé avec d’autres circuits, faire vérifier le montage par un électricien reste la solution la plus sûre, surtout lorsque le contacteur HC HP d’origine doit être conservé en parallèle de l’horloge.
