Dès qu’un projet de construction ou d’extension dépasse un certain seuil, l’administration réclame un plan de masse. Ce document technique fait partie des pièces obligatoires du dossier, qu’il s’agisse d’un permis de construire (dont vous pouvez consulter la durée de validité d’un permis de construire) ou d’une déclaration préalable. Mal réalisé, il figure parmi les premières causes de refus ou de demande de pièces complémentaires par le service instructeur.
Le plan de masse représente le terrain vu du ciel, avec la construction existante et celle projetée, ses cotes, son implantation par rapport aux limites de la parcelle, et un ensemble d’informations fixées par la réglementation. Concrètement, il correspond à la pièce PCMI2 pour un permis de construire, et à la pièce DPC2 pour une déclaration préalable. Son contenu est encadré par l’article R.431-9 du code de l’urbanisme, qui liste les éléments que le dessin doit obligatoirement faire figurer.
Qu’est-ce qu’un plan de masse et à quoi sert-il ?
Le plan de masse donne une vue en plan, à l’échelle, de l’ensemble de la parcelle et des constructions qui s’y trouvent ou s’y implanteront. Il permet au service instructeur de vérifier la conformité du projet avec le règlement d’urbanisme local : distances par rapport aux limites séparatives, hauteur, emprise au sol, ou encore respect des règles de recul. C’est la pièce de référence pour juger si l’implantation prévue respecte les règles du plan local d’urbanisme.
Sans ce document, l’instructeur ne peut pas apprécier correctement la cohérence du projet sur son terrain. C’est pour cette raison qu’un plan de masse incomplet ou imprécis entraîne quasi systématiquement une demande de pièces complémentaires, voire un refus si le vice persiste après relance.
Différence avec le plan de situation et le plan cadastral

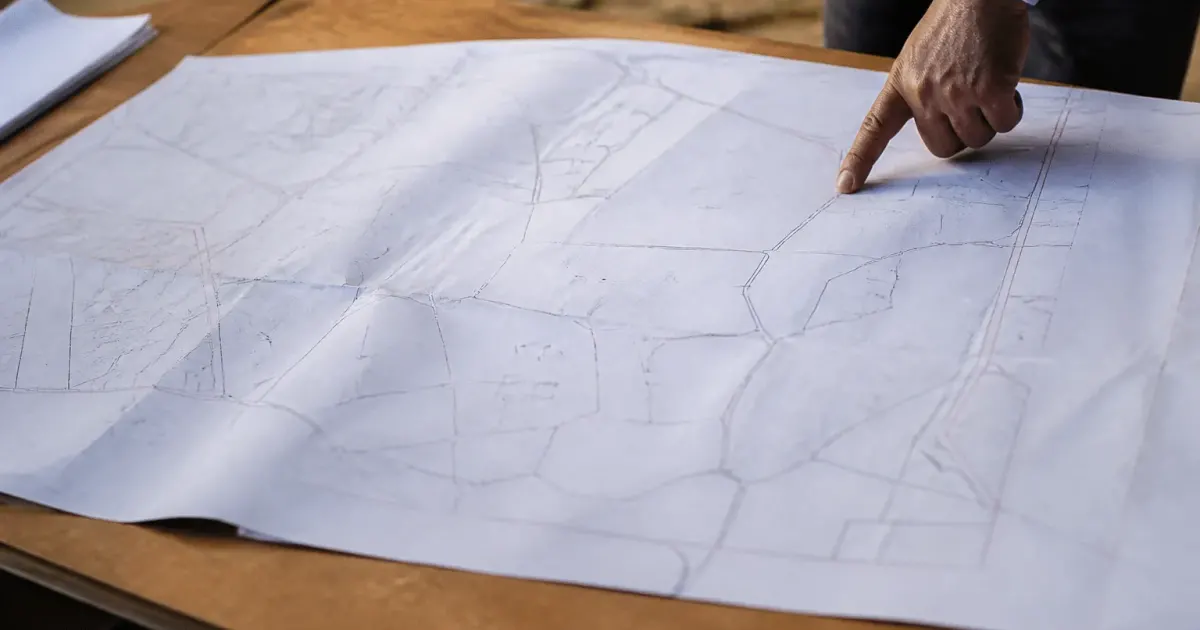

Le plan de situation (pièce PCMI1) situe la parcelle dans sa commune, généralement à partir d’un extrait de carte IGN ou d’une vue satellite. Le plan cadastral, lui, provient du cadastre et sert surtout à identifier la parcelle par sa référence, sans détail sur les constructions. Le plan de masse va plus loin : il détaille l’intérieur même de la parcelle, avec les bâtiments, leurs cotes, les réseaux, et l’aménagement projeté. Ces trois documents sont complémentaires, mais répondent à des besoins différents dans le dossier de permis.
Les éléments obligatoires du plan de masse (article R.431-9)
L’article R.431-9 fixe la liste des informations que le plan de masse doit comporter. On y retrouve l’orientation de la parcelle par rapport au nord, les limites du terrain, l’implantation des constructions existantes et projetées, les cotes de la construction dans les trois dimensions, les niveaux du terrain naturel et ceux du projet fini, les modalités de raccordement aux réseaux, ainsi que les plantations existantes et prévues. Chacun de ces points a un rôle précis pour permettre l’instruction du dossier.
En pratique, l’absence d’un seul de ces éléments peut suffire à faire capoter la première instruction. Beaucoup de porteurs de projet sous-estiment ce niveau de détail attendu, pensant qu’un simple croquis d’implantation suffit. Ce n’est pas le cas : le plan de masse doit être un document technique complet, coté et daté.
Cotations, triangulation et implantation
La construction doit être positionnée par des cotes précises, mesurées depuis au moins deux points fixes et identifiables des limites de la parcelle. Cette méthode, appelée triangulation, permet de fixer sans ambiguïté la position du bâtiment sur le terrain, même lorsque la parcelle n’est pas rectangulaire. Les cotes s’expriment en trois dimensions : longueur, largeur et hauteur, afin que l’instructeur puisse vérifier le gabarit du projet sans avoir à se déplacer sur les lieux.
L’implantation doit aussi préciser les distances par rapport aux limites séparatives et aux voies, des données indispensables pour contrôler le respect des règles de recul imposées par le règlement local.
Niveaux NGF, terrain naturel et altimétrie
Le plan de masse doit indiquer les niveaux du terrain naturel avant travaux, et les niveaux projetés une fois la construction achevée. Ces altitudes sont exprimées en référence au Nivellement Général de la France, le NGF, un système de mesure commun qui permet de comparer les niveaux sur l’ensemble du territoire. Cette altimétrie est particulièrement scrutée sur les terrains en pente, où la différence entre le terrain naturel et le terrain fini conditionne le calcul de la hauteur du bâtiment.
Réseaux, assainissement et raccordements
Le document doit préciser les modalités de raccordement aux réseaux publics : eau potable, électricité, et surtout assainissement. Lorsque la parcelle n’est pas desservie par un réseau collectif, le plan de masse doit indiquer le dispositif d’assainissement non collectif envisagé, avec son implantation sur le terrain. Cette information conditionne souvent l’avis du service public d’assainissement non collectif, consulté en parallèle de l’instruction du permis.

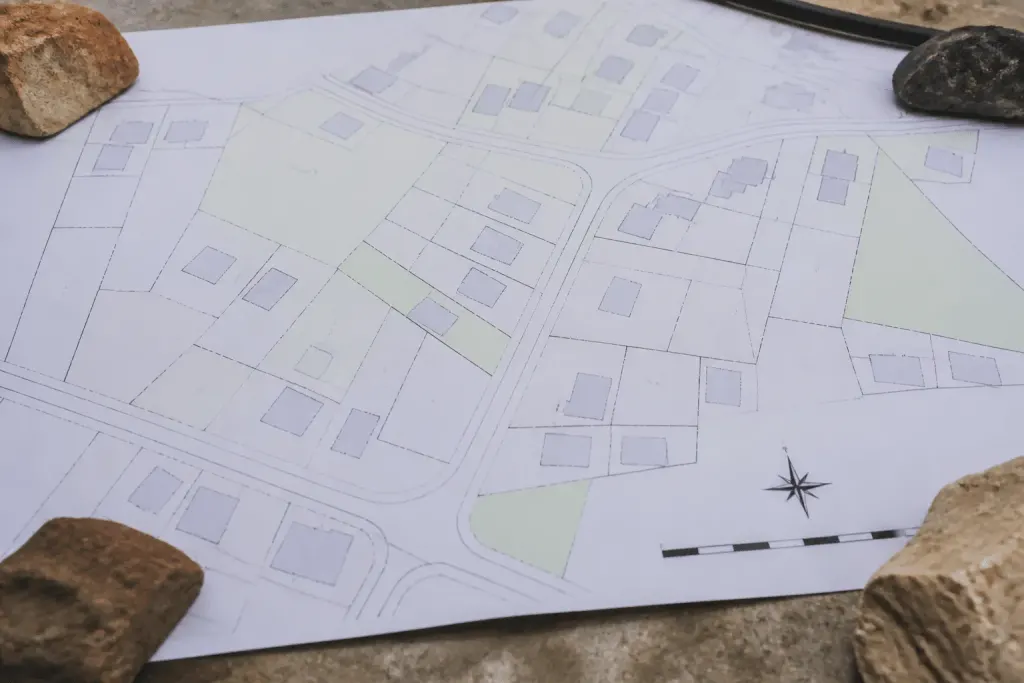

Échelle, orientation et représentation graphique
Le plan de masse doit être dessiné à une échelle adaptée à la taille du terrain, le plus souvent au 1/100 ou au 1/200 pour une parcelle standard. Une échelle graphique doit toujours accompagner le dessin, car elle reste lisible même en cas de photocopie ou de réduction du document. L’orientation par rapport au nord est également obligatoire : une flèche indiquant le nord géographique permet à l’instructeur d’apprécier l’ensoleillement et l’impact des ombres sur les parcelles voisines.
L’erreur qui revient le plus souvent
Oublier de coter la construction par rapport à deux points fixes distincts. Une seule cote de distance ne suffit jamais : sans triangulation complète, le service instructeur ne peut pas vérifier l’implantation exacte, et le dossier revient avec une demande de pièces complémentaires.
État initial et état projeté : comment les distinguer
Un plan de masse complet distingue toujours deux situations : l’état initial, qui montre le terrain et les constructions existantes avant travaux, et l’état projeté, qui montre le résultat une fois le projet réalisé. Pour une extension ou une rénovation, ces deux plans sont indispensables afin que l’instructeur compare l’avant et l’après. Pour une construction neuve sur un terrain vierge, l’état initial reste simple, mais il doit tout de même figurer avec les limites de propriété et les éventuelles plantations conservées.
| Pièce | Procédure | Contenu attendu |
|---|---|---|
| PCMI2 | Permis de construire maison individuelle | Plan de masse complet, cotes 3D, réseaux, niveaux NGF |
| DPC2 | Déclaration préalable de travaux | Plan de masse simplifié adapté à l’ampleur du projet |
Erreurs courantes à éviter et cas pratiques
La plupart des refus liés au plan de masse tiennent à des oublis récurrents : absence d’échelle graphique, cotes incomplètes, orientation non indiquée, ou confusion entre état initial et état projeté. Un autre écueil fréquent consiste à représenter la parcelle de façon approximative, sans respecter les proportions réelles issues du relevé cadastral.
Terrain en pente, parcelle atypique, assainissement non collectif
Sur un terrain en pente, il faut représenter plusieurs coupes de niveaux pour montrer l’évolution de l’altimétrie entre le terrain naturel et le terrain fini. Sur une parcelle non rectangulaire ou en lanière, la triangulation devient encore plus importante puisque les angles ne permettent pas de cotation simple depuis une seule limite. Quand l’assainissement reste non collectif, le plan doit localiser précisément la fosse et son dispositif d’épandage, en respectant les distances minimales imposées par rapport aux limites de propriété et aux points d’eau.
Réaliser son plan de masse soi-même ou faire appel à un professionnel

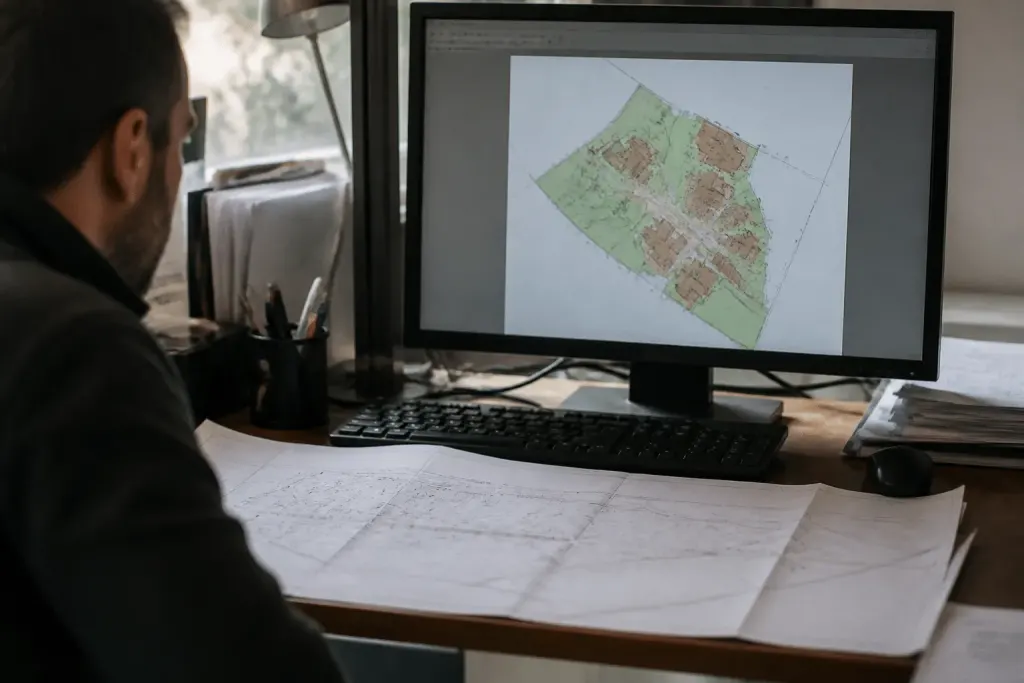

Un particulier disposant d’un relevé de géomètre et de bonnes notions de dessin technique peut réaliser lui-même son plan de masse, à condition de respecter scrupuleusement les exigences de l’article R.431-9. Des logiciels en ligne dédiés au permis de construire facilitent cette tâche en générant automatiquement les cotes et l’échelle graphique à partir des données du terrain.
Pour un terrain complexe, en pente marquée, ou une parcelle mal délimitée, recourir à un dessinateur spécialisé ou à un architecte reste la solution la plus sûre. Ce professionnel connaît les attentes précises du service instructeur local et limite fortement le risque de rejet du dossier pour pièce incomplète ou non conforme.
