Un disjoncteur 16A ne peut pas alimenter un nombre illimité de radiateurs électriques. La puissance qu’il supporte est plafonnée, et c’est cette limite qui détermine combien d’appareils de chauffage peuvent partager le même circuit sans risque.
Combien de radiateurs sur un disjoncteur 16A : la règle de puissance
Sous une tension de 230V, un disjoncteur 16A supporte une puissance maximale théorique de 3680W (16 x 230). Mais en pratique, on applique un coefficient de sécurité pour ne jamais utiliser un circuit à sa limite absolue. La valeur généralement retenue est de 2940W, soit environ 80% de la capacité totale du disjoncteur.
Concrètement, cela veut dire qu’on peut brancher deux radiateurs de 1000W et un de 750W, ou encore deux radiateurs de 1500W (soit 3000W, une valeur légèrement au-dessus du seuil recommandé mais tolérée par certains installateurs). Pour rester dans une marge confortable, mieux vaut viser un total inférieur à 2940W plutôt que de flirter avec le maximum (un bon entretien, comme savoir purger un radiateur en fonte étape par étape, aide aussi à optimiser le rendement de chaque appareil).
Le calcul à faire avant de raccorder plusieurs radiateurs
Avant de brancher un ou plusieurs radiateurs sur un circuit, un calcul simple permet d’éviter les mauvaises surprises. Il suffit de connaître la puissance unitaire de chaque appareil et de faire la somme, en comparant le résultat à la limite du disjoncteur.
Méthode simple en 3 étapes
D’abord, additionnez la puissance nominale de tous les radiateurs électriques que vous souhaitez raccorder au même circuit. Ensuite, comparez ce total à 2940W pour un disjoncteur 16A. Enfin, si le total dépasse ce seuil, il faut soit retirer un appareil du circuit, soit envisager un calibre supérieur.
Exemples concrets selon la puissance des radiateurs
Pour un radiateur 1500W, on peut en installer deux sur le même disjoncteur 16A (3000W, à la limite haute) ou préférer un seul appareil accompagné d’un radiateur 1000W pour rester sous 2940W. Avec un radiateur 2000W, un seul suffit à occuper une bonne partie de la capacité du circuit ; y ajouter un second appareil de 750W reste possible, mais au-delà, la marge de sécurité disparaît.
Deux radiateurs de 1000W plus un radiateur de 750W (2750W) représentent une configuration confortable. À l’inverse, trois radiateurs de 1000W (3000W) dépassent légèrement le seuil recommandé et exposent à un déclenchement du disjoncteur en cas de pic de consommation.
| Combinaison de radiateurs | Puissance totale | Compatible 16A (2940W) ? |
|---|---|---|
| 2 x 1000W | 2000W | Oui, large marge |
| 1 x 2000W + 1 x 750W | 2750W | Oui |
| 2 x 1500W | 3000W | Limite, à éviter si possible |
| 3 x 1000W | 3000W | Limite, à éviter si possible |
| 1 x 2000W + 1 x 1500W | 3500W | Non, dépasse le seuil |

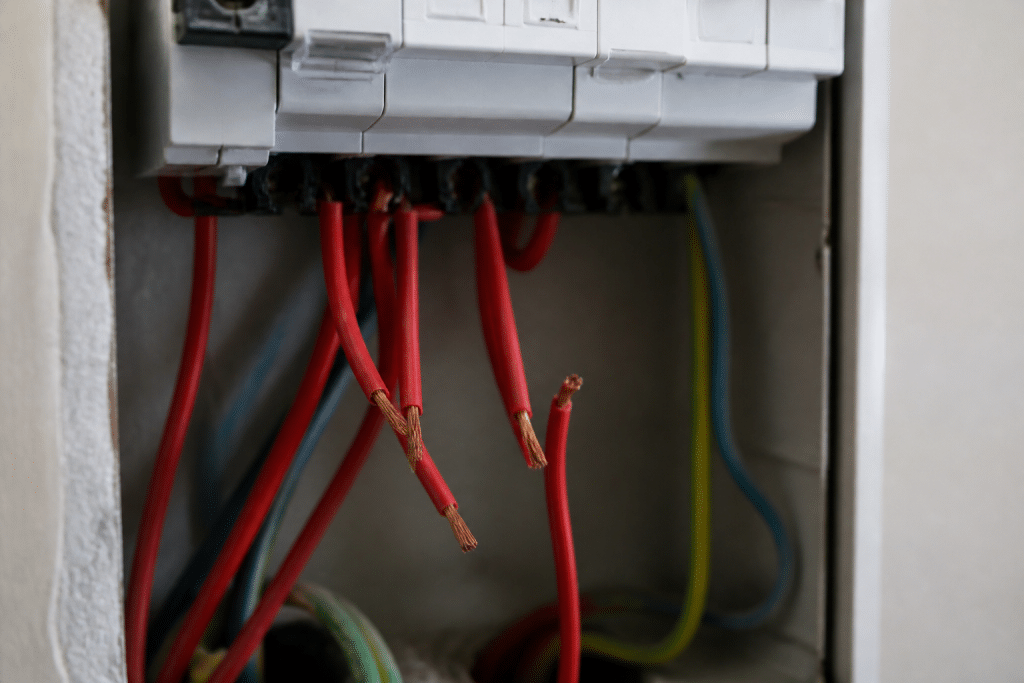

Circuit dédié et section de câble : les obligations
La norme NF C 15-100 impose un circuit dédié pour chaque radiateur ou groupe de radiateurs, séparé des circuits de prises électriques. Cette exigence n’est pas une simple recommandation : elle vise à éviter qu’un chauffage électrique ne surcharge un circuit déjà utilisé par d’autres appareils.
La section de câble doit correspondre au calibre du disjoncteur choisi. Pour un disjoncteur 16A, une section de câble de 1,5 mm² convient généralement, mais beaucoup d’électriciens préfèrent une section de 2,5 mm² pour offrir une marge supplémentaire, notamment si le circuit est amené à évoluer. Le raccordement se fait via des bornes automatiques ou des bornes à vis selon le matériel utilisé, en veillant toujours à un serrage conforme aux préconisations du fabricant.
Le repère à connaître
Un disjoncteur 16A tolère jusqu’à 2940W de puissance cumulée, contre 3520W pour un disjoncteur 20A. Ce chiffre sert de base à tout dimensionnement d’un circuit de chauffage électrique.
Risques de surcharge et signes d’alerte
Dépasser la puissance maximale admissible d’un disjoncteur 16A entraîne une surcharge électrique qui se traduit d’abord par un déclenchement répété du disjoncteur. Ce n’est pas un défaut du matériel : c’est justement sa fonction de protection qui s’active pour éviter un échauffement dangereux des câbles.
Un tableau électrique qui chauffe, une odeur de plastique brûlé ou des radiateurs qui peinent à monter en température (parfois liés à un réglage à revoir, comme lorsqu’on change une tête thermostatique de radiateur soi-même) sont des signes qu’il faut prendre au sérieux. Dans ce cas, mieux vaut faire vérifier l’installation électrique par un professionnel plutôt que de continuer à utiliser le circuit en l’état.
Quand choisir un disjoncteur de calibre supérieur (20A, 32A)
Si le nombre de radiateurs ou leur puissance dépasse la capacité d’un disjoncteur 16A, il faut passer à un calibre disjoncteur supérieur. Un disjoncteur 20A supporte jusqu’à 3520W, ce qui permet d’ajouter un radiateur supplémentaire ou de gérer des appareils plus puissants comme un radiateur 2000W associé à un second de 1500W.
Pour des installations plus lourdes, notamment un plancher rayonnant électrique ou plusieurs pièces chauffées sur un même circuit, un disjoncteur 32A devient parfois nécessaire. Ce choix dépend de la puissance totale installée et doit toujours respecter l’ampérage maximal autorisé par la section de câble utilisée, en cohérence avec les exigences de la norme NF C 15-100.
