Installer une pompe à chaleur air-eau ne s’improvise pas : entre le diagnostic préalable, le choix du modèle et les raccordements techniques, chaque étape conditionne le rendement final de l’appareil. Voici la méthode complète, du premier repérage jusqu’à la mise en service.
Les étapes clés de l’installation d’une PAC air-eau
Concrètement, l’installation d’une pompe à chaleur air-eau suit toujours le même enchaînement : dimensionnement de l’appareil selon les besoins du logement, choix entre un modèle monobloc ou bibloc, placement de l’unité extérieure et du module intérieur, raccordement hydraulique au circuit de chauffage existant, raccordement électrique dédié, puis mise en service avec réglages de la courbe de chauffe. Un installateur certifié RGE réalise l’ensemble en une à trois journées selon la configuration du logement.
- Étude thermique et dimensionnement de la PAC air-eau
- Choix du modèle : monobloc ou bibloc, haute ou basse température
- Positionnement de l’unité extérieure et de l’unité intérieure
- Raccordement hydraulique au circuit de chauffage (radiateurs ou plancher chauffant)
- Raccordement électrique avec ligne dédiée et protection différentielle
- Mise en service, purge du circuit et réglages du COP
Les prérequis indispensables avant d’installer une PAC air-eau
Diagnostic énergétique et isolation du logement
Avant tout devis, un professionnel réalise un bilan thermique pour évaluer les déperditions de chaleur du bâtiment. L’isolation des murs, des combles et des fenêtres détermine directement la puissance nécessaire : une maison mal isolée obligera à surdimensionner l’appareil, ce qui pèse sur la facture d’achat comme sur la consommation électrique future.
Système de chauffage central et compatibilité des émetteurs
La pompe à chaleur air-eau vient remplacer ou compléter une chaudière en s’appuyant sur le circuit de chauffage déjà présent. Avec des radiateurs classiques dimensionnés pour de l’eau à haute température, il faut soit choisir un modèle haute température, soit envisager le remplacement des radiateurs par des modèles à basse température, plus adaptés au fonctionnement naturel d’une PAC (voir notre guide pour changer une tête thermostatique de radiateur soi-même, sur ce lien). Un plancher chauffant, lui, fonctionne nativement en basse température et s’associe particulièrement bien avec ce type d’équipement.
Contraintes d’emplacement pour les unités
L’unité extérieure a besoin d’un espace dégagé, ventilé, à distance raisonnable des fenêtres du voisinage pour limiter les nuisances sonores. L’unité intérieure ou le module hydraulique, selon la configuration choisie, doit être installé dans un local technique accessible, à proximité du circuit de chauffage et de l’arrivée électrique.
Dimensionnement et choix du modèle adapté
Le dimensionnement reste l’étape la plus déterminante pour le rendement de l’installation. Il se calcule à partir de la surface chauffée, du niveau d’isolation, de la zone climatique et de la température de départ souhaitée. Une PAC air-eau sous-dimensionnée peinera à chauffer par grand froid, tandis qu’un modèle surdimensionné coûtera plus cher à l’achat et fonctionnera en cycles courts, ce qui use prématurément le compresseur.
| Critère | Monobloc | Bibloc |
|---|---|---|
| Composition | Fluide frigorigène entièrement à l’extérieur | Fluide frigorigène réparti entre module extérieur et unité intérieure |
| Installation | Plus simple, pas de manipulation de fluide frigorigène | Nécessite une attestation d’aptitude à la manipulation des fluides |
| Encombrement intérieur | Réduit à un module hydraulique | Unité intérieure plus volumineuse |
| Sensibilité au gel des tuyaux | Plus élevée si mal isolés | Plus faible, circuit d’eau limité à l’intérieur |
Placement des unités extérieure et intérieure
L’unité extérieure repose sur un socle stable et antivibratile, généralement au sol ou sur un support mural renforcé. Il faut prévoir un espace libre autour de l’appareil pour assurer une bonne circulation d’air, condition indispensable au bon fonctionnement de l’aérothermie. Côté intérieur, le module hydraulique se fixe près du ballon d’eau chaude existant ou de la chaudière remplacée, avec un accès facilité pour la maintenance.
Raccordements hydraulique et électrique
Le raccordement hydraulique relie la pompe à chaleur au circuit de chauffage : radiateurs, plancher chauffant, ou les deux selon les besoins du foyer. Cette phase inclut la pose de vannes d’isolement, d’un filtre anti-boues et parfois d’un ballon tampon pour stabiliser le fonctionnement de l’appareil. Le raccordement électrique, lui, exige une ligne dédiée avec un disjoncteur adapté à la puissance de la PAC, conformément aux normes en vigueur, un principe similaire au branchement électrique d’une pompe à chaleur de piscine.
L’erreur fréquente sur le raccordement hydraulique
Beaucoup de foyers gardent leurs anciens radiateurs sans vérifier leur compatibilité avec la basse température. Résultat : un chauffage insuffisant par grand froid, alors que le problème vient rarement de la pompe à chaleur elle-même mais du dimensionnement des émetteurs existants.
Mise en service et réglages

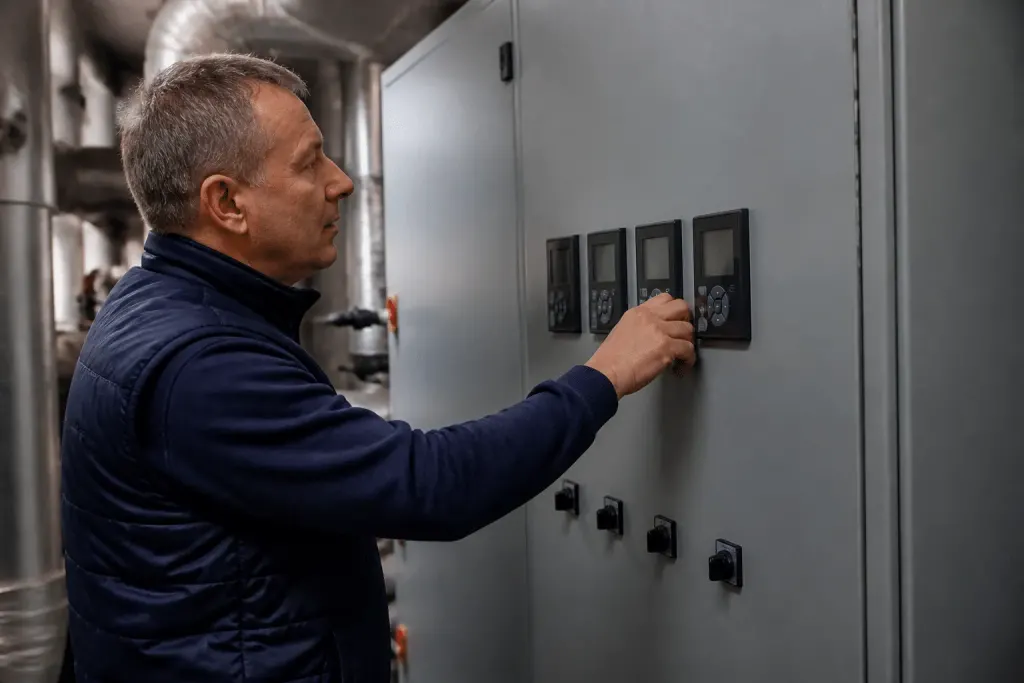

Une fois les raccordements terminés, l’installateur purge le circuit, contrôle l’étanchéité du fluide frigorigène et paramètre la courbe de chauffe selon le climat local. Cette phase conditionne le COP réel de l’appareil, c’est-à-dire son rendement, souvent compris entre 3 et 4,5 pour une PAC air-eau bien installée et bien réglée (pour en savoir plus, consultez notre article sur la durée de fonctionnement quotidien d’une pompe à chaleur)..
Coûts, aides financières et recours au professionnel RGE
Le budget d’une pompe à chaleur air-eau varie généralement entre 9 000 et 16 000 euros pose comprise, selon la puissance, le modèle monobloc ou bibloc, et la complexité des raccordements. Ce montant peut être allégé grâce à MaPrimeRénov, aux certificats d’économies d’énergie ou à l’éco-prêt à taux zéro, sous réserve de faire appel à un professionnel certifié RGE, dont le label QualiPAC atteste spécifiquement de sa compétence sur ce type d’équipement.
Passer par un installateur RGE QualiPAC n’est pas qu’une condition administrative pour toucher les aides : c’est aussi la garantie d’un dimensionnement correct, d’un raccordement électrique conforme et d’une mise en service qui respecte les préconisations du fabricant, gage de durabilité pour l’ensemble du système.
FAQ : questions fréquentes sur l’installation
Peut-on installer soi-même une PAC air-eau ? La partie hydraulique et le socle peuvent être préparés en amont, mais le raccordement électrique et la manipulation du fluide frigorigène restent réservés à un professionnel qualifié, sous peine de perdre les aides financières et la garantie du matériel.
Faut-il changer tous les radiateurs ? Pas systématiquement. Certains modèles haute température s’adaptent aux radiateurs existants, mais le rendement optimal s’obtient avec des émetteurs basse température ou un plancher chauffant.
Combien de temps dure l’installation ? Comptez généralement une à trois journées, selon que la PAC remplace une chaudière existante ou nécessite la création complète d’un nouveau circuit de chauffage.
